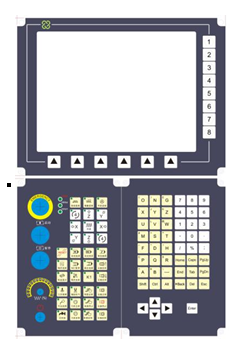

12寸组合式铣削面板



1.简介 Introduction

考虑到中国机床应用的特性, 我们推出了操作界面和NC键盘。

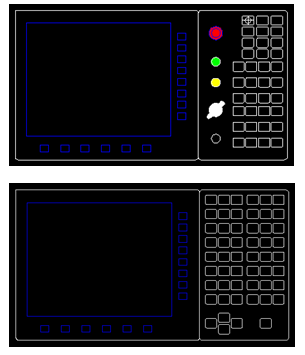

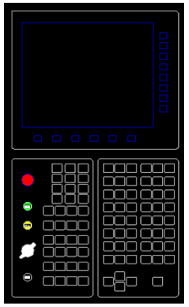

这三个组件可有多种组合。例如:

l         显示屏 + 键盘 + NC 面板

l         显示屏 + 键盘

l         显示屏 + NC 面板



Considering the particularity of china machine application we launched the operation interface and NC keyboard.

These three components can have a variety of combination.For Example:

l         Display + Keyboard + NC board

l         Display + Keyboard

l         Display + NC board









如果某些行业用户不喜欢使用鼠标, 他们可以选择 显示屏 + 键盘 + NC 面板 的组合。如果机床有鼠标和键盘, 我们推荐 显示屏 + NC 面板的组合, 依此类推。



If some industry users didn’t like mouse ,They can choose Display+ Keyboard+NC board.IF the machine has mouse and keyboard,we recommend Display+NC board ,and so on.

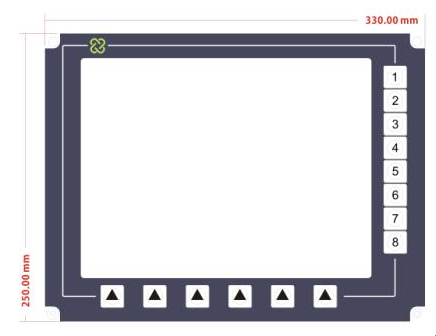

2. 显示屏 Display

l         分辨率:                                              800X600(工业级显示屏)

l         显示类型                                           VGA

l         电源:                                                   AC220V50W

l         尺寸:                                                   330mm*250mm

l         保护等级                                             IP64

l         用于PA’S HMI的14个按键                用于PA’S HMI的8个软键和6个硬键



l         Resolution:                                 800X600(Industrial grade display screen)

l         Display type                                VGA

l         Power Supply:                            AC220V50W

l         Size:                                              330mm*250mm

l         Positive protection grade          IP64

l         14 keys for PA’S HMI                  8 soft key and 6 hard key for PA’S HMI





3.

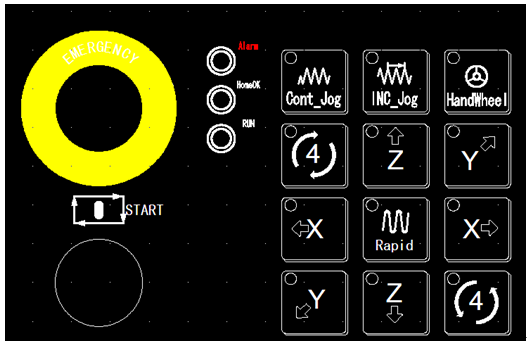

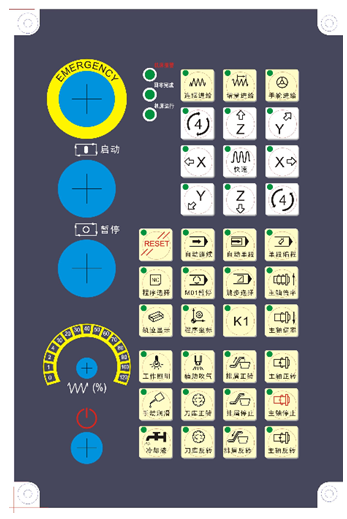

NC面板    NC board



l         尺寸:165mm*250mm  (显示宽度 1/2)

l         RS232 NC 面板 (PA 串口协议)

l         DC24V 电源

l         用户的紧急停止开关

l         PCB中单独的启动和停止开关

l         PCB中的东侧倍率开关

l         自锁电源开关

l         36 键:用于铣削 (欧姆龙)



l         Size:165mm*250mm  (Display width 1/2)

l         RS232 NC board (PA serial port protocol)

l         DC24V power supply

l         The emergency stop switch for the user

l         Separate Start and stop switch in PCB

l         Tosoku Override switch in PCB

l         Self locking Power switch

l         36 Keys for mill (OMRON)

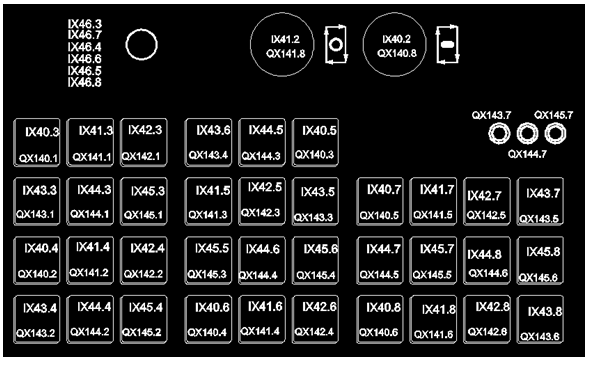

PLC地址:

The PLC address:(Picture rotate 90 degrees)










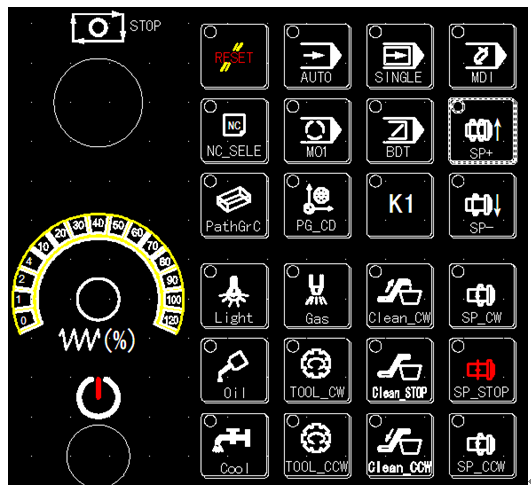

功能列表  Functions list :

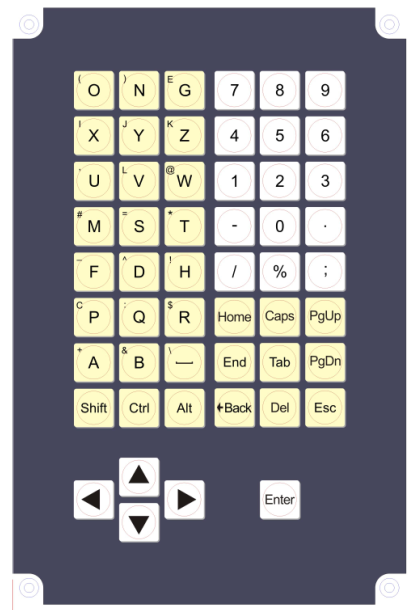

4. 键盘面板    KEY board



l         尺寸:165mm*250mm  (显示宽度 1/2)

l         PS2 接口 (PA8000LW/E2 专用接口 PS2)

l         53 键



l         PCB中的DB9接口到主机的 PS2



l         Size:165mm*250mm  (Display width 1/2)

l         PS2 Interface (PA8000LW/E2 Special interface PS2)

l         53 Keys

l         DB9 interface in PCB to Host PS2
